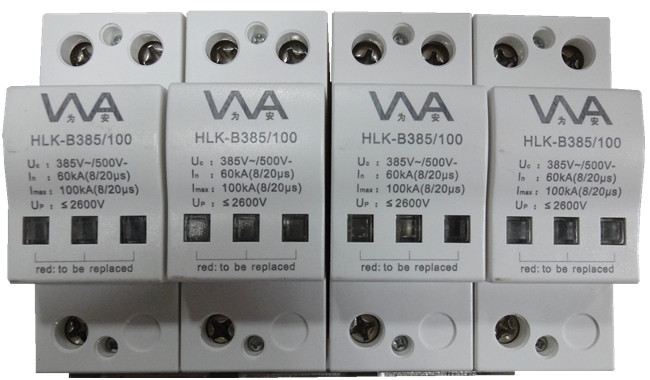

产品介绍
◆ 安装在低压电源线路上，用于电源线路第一、二级防雷及抗浪涌保护；
◆ 产品分为压敏电阻模块与NPE模块；
◆ 放电电流大，响应时间快，剩余电压低；
◆ 压敏电阻模块内含三组芯片，独立温控脱扣装置，安全可靠；
◆ 双端子结构方便电源线路串联(V形)连接；
◆ 指示窗口用于产品失效指示，遥信接口实现远程状态指示与失效警告；
◆ 压敏电阻模块以电压385V~/500V-为主，可订制275V~/350V-、320V~/420-、440V~/585V-等电压等级，满足不同电网环境。
技术参数
|
型号
|
Type
|
HLK B385/100
|
HLK B385/100-/NPE
|
|
最大连续运行电压
|
Uc
|
385V~/500V-
|
260V~
|
|
标称放电电流(8/20µs)
|
In
|
60kA
|
|
最大放电电流(8/20µs)
|
Imax
|
100kA
|
|
保护级别(In时)
|
Up
|
≤2600V
|
----
|
|
保护级别(1kV/µs 时)
|
Up
|
----
|
≤1400V
|
|
前置保险
|
|
100A
|
----
|
|
响应时间
|
tA
|
≤25ns
|
≤100ns
|
|
指示窗口
|
|
红色失效
|
----
|
|
遥信接点
|
|
11，13常闭、12，13常开
|
----
|
|
接线方式
|
|
并联
|
|
工作温区
|
|
-40℃~+80℃
|
|
接线规格
|
|
6mm2~25mm2
|
|
遥信端口接线规格
|
|
0.5mm2~1.5mm2
|
----
|
|
外壳材料
|
|
阻燃塑料
|
|
外壳防护等级
|
|
IP20
|
|
尺寸
|
|
2开关位(宽36mm)
|
|
安装支架
|
|
35mm电气导轨
|
|
