产品介绍
◆ 安装在单相电源线路上，用于电源线路第二、三级防雷及抗浪涌保护；
◆ 产品为一体式结构，分为2+0模式与1+NPE模式；
◆ 放电电流大，响应时间快，剩余电压低；
◆ 温控脱扣装置，安全可靠；
◆ 绿色指示灯用于指示产品工作状态，遥信接口实现远程状态指示与失效警告；
◆ 内置压敏电阻以电压385V~/500V-为主，可订制275V~/350V-、320V~/420-、440V~/585V-等电压等级，满足不同电网环境。
技术参数
|
型号
|
Type
|
WA DM40C/2
|
WA DM40C/1+NPE
|
|
最大连续运行电压
|
Uc
|
385V~/500V-
(L,N对PE)
|
385V~/500V-(L对N)
|
|
260V~(N对PE)
|
|
标称放电电流(8/20µs)
|
In
|
20kA
|
|
最大放电电流(8/20µs)
|
Imax
|
40kA
|
|
保护级别 (In时)
(1kV/µs 时)
|
Up
|
≤1800V
(L,N对PE)
|
≤1800V(L对N)
|
|
≤1400V(N对PE)
|
|
前置保险
|
|
63A
|
|
响应时间
|
tA
|
≤25ns
(L,N对PE)
|
≤25ns(L对N)
|
|
≤100ns(N对PE)
|
|
工作指示
|
|
绿色指示灯亮
|
|
遥信接点
|
|
1，3常闭、2，3常开
|
|

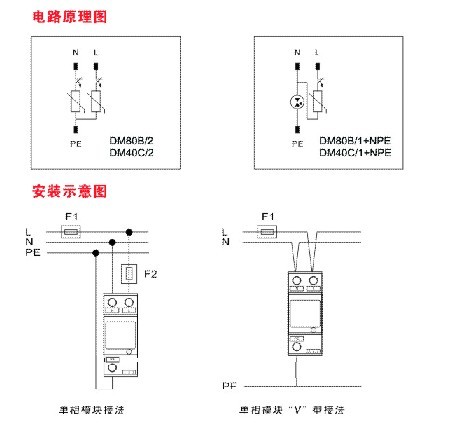

接线方式
|
|
并联
|
|
工作温区
|
|
-40℃~+80℃
|
|
接线规格
|
|
6mm2~25mm2
|
|
遥信端口接线规格
|
|
0.5mm2~1.5mm2
|
|
外壳材料
|
|
阻燃塑料
|
|
外壳防护等级
|
|
IP20
|
|

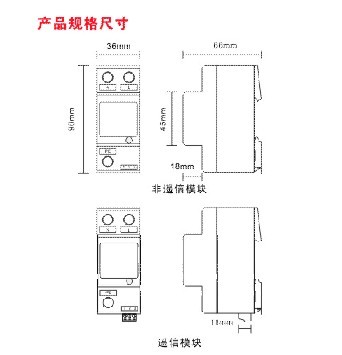

尺寸
|
|
2开关位(宽36mm)
|
|
安装支架
|
|
35mm电气导轨
|
|
