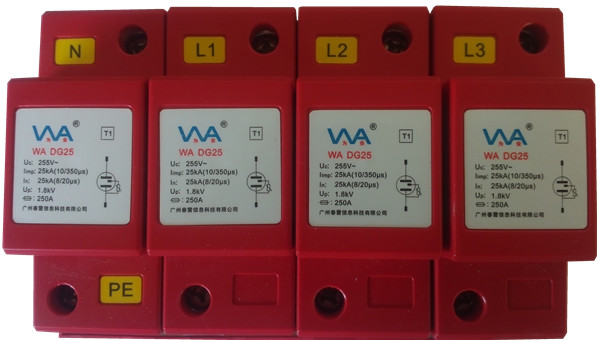

产品介绍
◆ 安装在低压电源线路上，用于电源线路第一级防雷及抗浪涌保护
◆ 产品为4组模块，采用汇流排连接，4+0模式，主要应用在TN-S、TN-C-S配电方式下
◆ 开关型元件采用密封惰性气体的陶瓷放电管，产品采用密闭式火花间隙，有强大的断后续电流能力；
◆ 每个模块由开关型与限压型元件复合而成， 放电电流大，响应时间快，剩余电压更低；
◆ 双端子结构方便电源线路串联(V形)连接；
◆ 适用于各种配电方式。
技术参数
|
型号
|
Type
|
WA DG25/4
|
|
最大连续运行电压
|
Uc
|
385V~
|
|
雷电冲击电流(10/350µs)
|
Iimp
|
25kA
|
|
最大放电电流(8/20µs)
|
Imax
|
100kA
|
|
保护级别
|
Up
|
≤1800V
|
|
响应时间
|
tA
|
≤100ns
|
|
Uc时断后续电流能力
|
If
|
2kArms时，32A保险不跳
|
|
前置保险
|
|
200A
|
|
暂态过电压耐受能力
|
UT
|
335V/5s
|
|
接线方式
|
|
并联
|
|
工作温区
|
|
-40℃~+80℃
|
|
接线规格
|
|
6mm2~35mm2
|
|
外壳材料
|
|
阻燃塑料
|
|
外壳防护等级
|
|
IP20
|
|
尺寸
|
|
8开关位(宽144mm)
|
|
安装支架
|
|
35mm电气导轨
|
|
