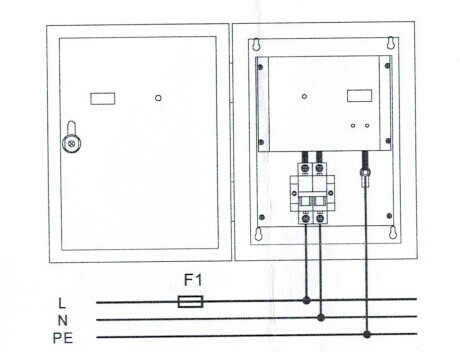

接线方式
电源电涌保护器（2+0模块）、断路器、雷击计数器等装配而成的箱式结构产品，符合《GB 18802.1-2011低压电涌保护器（SPD）第1部分 低压配电系统的电涌保护器性能要求和试验方法》Ⅱ类试验规范要求。依据《GB 50057-2010建筑物防雷设计规范》，可在低压配电TN-S、TN-C-S系统中，用于电源线路第二、三级防雷及抗浪涌保护设计。

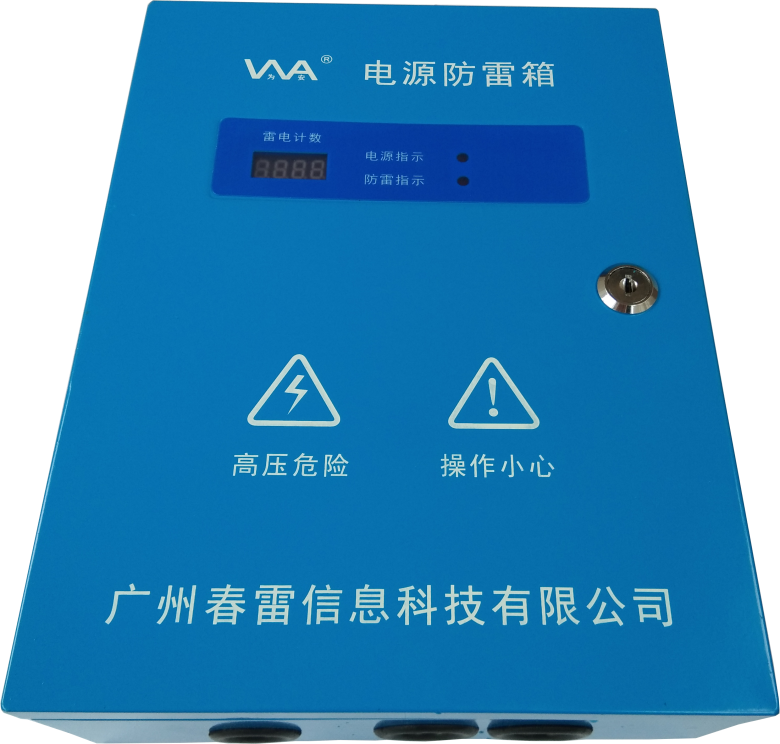

产品介绍
◆ 安装在单相交流电源线路上，用于电源线路第二、三级防雷及抗浪涌保护；
◆ 箱式结构，由电源电涌保护器（2+0模块）、断路器、雷击计数器等装配而成，可以直接并入电源线路中，无须安装其它断路器、熔断器等，主要应用在TN-S、TN-C-S配电方式下；
◆ 放电电流大，响应时间快，剩余电压低，温控脱扣装置，安全可靠，正常指示灯指示产品工作状态；
◆ 4位雷击计数器（显示范围0～9999）具有微处理及电子存储功能，数码在线显示，直接取电涌保护器内部交流电源工作，无须内置电池或其它电源，断电不丢失数据；
◆ 电涌保护器、断路器、接地柱之间采用紫铜排连接，工业化装配标准，接驳线路无冗余，锁门式结构箱体，美观大气、安装方便、使用安全。
技术参数
|
型号
|
Type
|
WA DM40C/2
|
|
最大连续运行电压
|
Uc
|
385V~(L,N对PE)
|
|
称放电电流(8/20µs)
|
In
|
20kA
|
|
最大放电电流(8/20µs)
|
Imax
|
40kA
|
|
保护级别 (In时)
|
Up
|
≤1800V(L,N对PE)
|
|
响应时间
|
tA
|
≤25ns(L,N对PE)
|
|
内置保险
|
|
63A
|
|
工作指示
|
|
绿色指示灯亮
|
|
接线方式
|
|
并联
|
|
接线规格
|
|
6mm2~25mm2
|
|
工作温区
|
|
-40℃~+80℃
|
|
尺寸
|
|
230mm×300mm×95mm
|
|
雷击计数器冲击响应(上升≥8µs)
|
|
≥1kA
|
|
计数间隔
|
|
≥2s
|
|
雷击计数器电源
|
|
220V~
|
|
记忆功能
|
|
断电不丢失数据
|
|
雷击计数器显示范围
|
|
0~9999
|
|
雷击计数器操作
|
|
清零、预置
|
|
