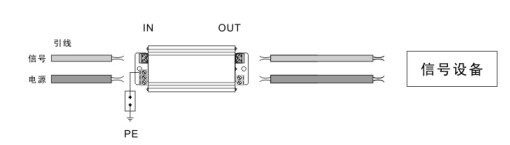

安装示意图

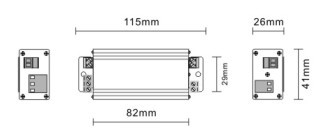

产品规格尺寸图
产品介绍
◆ D类电源电涌保护器与二芯信号电涌保护器的组合产品，安装在设备端，用于电源、信号线路防
雷及抗浪涌保护，满足部分常用信号设备防雷保护及电气特性要求；
◆ 电源线路分为220V、24V、12V，交流、直流同样适用，便于产品选型；
◆ 信号线路分为5V,12V，频率范围宽，适用于RS485、RS422、音频、视频、数据总线等信号；
◆ 电源、信号线路采用插拔端子，便于产品更换；
◆ 产品小巧、紧凑，能够固定安装在墙面或电箱底板上。
产品类别
|
名称
|
220V电源信号二合一
|
24V电源信号二合一
|
12V电源信号二合一
|
|
型号
|
V2-D220/H5
|
V2-D220/H12
|
V2-D24/H5
|
V2-D24/H12
|
V2-D12/H5
|
V2-D12/H12
|
|
组合
|
220V电源
|
24V电源
|
12V电源
|
|
5V信号
|
12V信号
|
5V信号
|
12V信号
|
5V信号
|
12V信号
|
技术参数
|
|
|
220V电源
|
24V电源
|
12V电源
|
5V信号
|
12V信号
|
|
最大连续运行电压
|
Uc
|
250V~/-
|
25V~/-
|
15V~/-
|
6V-
|
15V-
|
|
最大连续工作电流
|
IL
|
3A
|
3A
|
3A
|
400mA
|
|
标称放电电流(8/20µs)
|
In
|
3kA
|
1kA
|
1kA
|
5kA
|
|
保护级别(In时) 线/线
线/地
|
Up
|
≤1300V
|
≤200V
|
≤160V
|
≤16V
|
≤25V
|
|
≤1500V
|
≤700V
|
≤600V
|
≤16V
|
≤25V
|
|
保护级别(1KV/µs) 线/线
线/地
|
Up
|
----
|
≤13V
|
≤22V
|
|
≤13V
|
≤22V
|
|
响应时间 线/线
线/地
|
tA
|
≤25ns
|
≤1ns
|
|
≤100ns
|
|
插入损耗
|
IL
|
----
|
≤0.5dB(0~20MHz)
(阻抗100Ω)
|
|
带宽(IL≤3dB)
|
fG
|
----
|
100MHz
|
|
接口方式
|
|
5.08mm插拔端子
|
3.81mm插拔端子
|
|
接线规格
|
|
0.5mm2~4mm2
|
0.5mm2~1.5mm2
|
|
工作温区
|
|
-40℃~+80℃
|
|
外壳材料
|
|
金属
|
|
外壳保护等级
|
|
IP20
|
|
