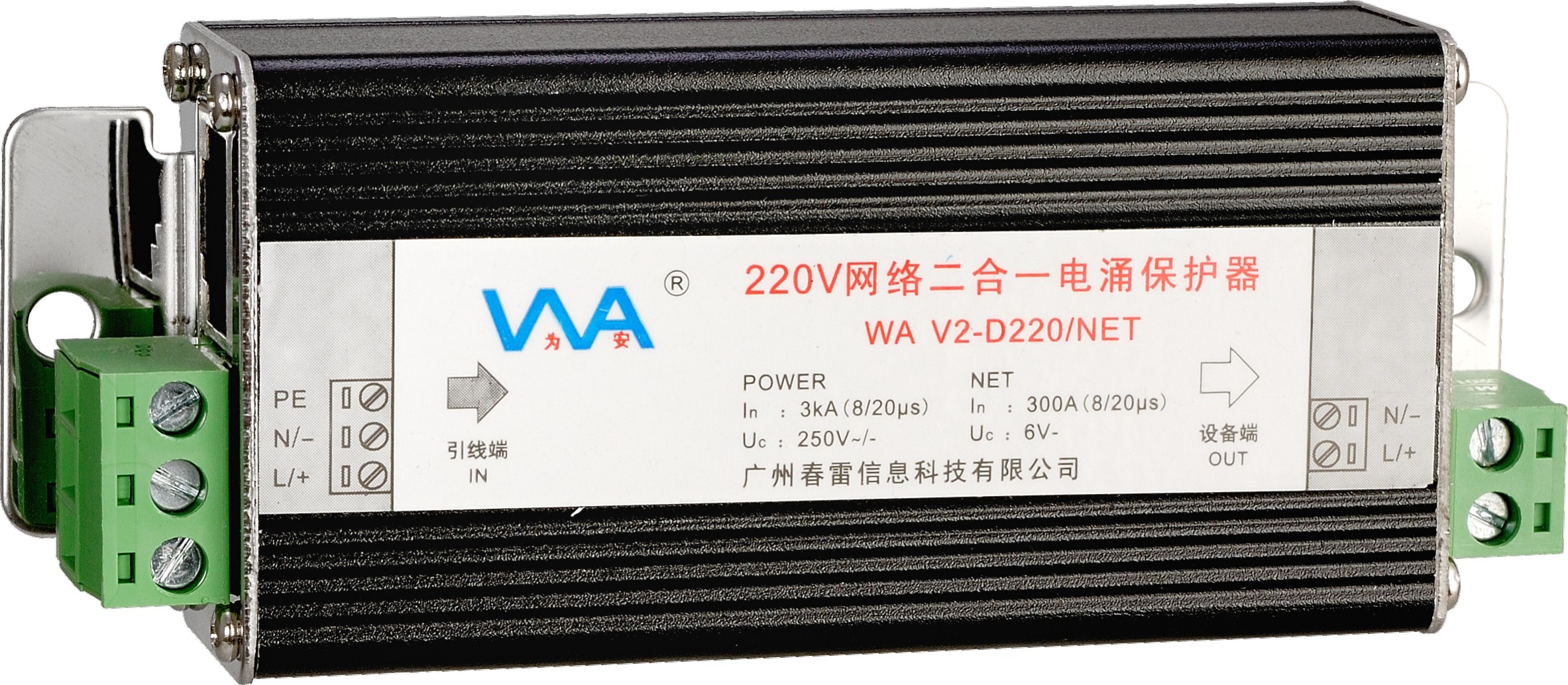

产品介绍
◆ 安装在网络摄像枪、无线网桥等小功率网络设备端，用于电源、网络线路防雷及抗浪涌保护，满足网络设备防雷保护及电气特性要求；
◆ 依据电源线路不同，区分为220V、24V、12V网络二合一电涌保护器产品，交流、直流同样适用，便于产品选型；
◆ 网络线路RJ45(1,2,3,6)保护，RJ45(4,5,7,8)断开；
◆ 电源线路采用插拔端子，网络线路采用RJ45接口，便于产品更换；
◆ 产品小巧、紧凑，能够固定安装在墙面或电箱底板上。
产品类别
|
名称
|
220V网络二合一电涌保护器
|
24V网络二合一电涌保护器
|
12V网络二合一电涌保护器
|
|
型号
|
WA V2-D220/NET
|
WA V2-D24/NET
|
WA V2-D12/NET
|
|
组合
|
220V电源
|
24V电源
|
12V电源
|
|
网络
|
网络
|
网络
|
技术参数
|
|
|
220V电源
|
24V电源
|
12V电源
|
网络
|
|
最大连续运行电压
|
Uc
|
250V~/-
|
25V~/-
|
15V~/-
|
6V-
|
|
最大连续工作电流
|
IL
|
3A
|
3A
|
3A
|
----
|
|
标称放电电流(8/20µs)
|
In
|
3kA
|
1kA
|
1kA
|
300A
|
|
保护级别(In时) 线/线
线/地
|
Up
|
≤1300V
|
≤200V
|
≤160V
|
≤40V
|
|
≤1500V
|
≤700V
|
≤600V
|
----
|
|
保护级别(1KV/µs) 线/线
线/地
|
Up
|
----
|
≤15V
|
|
≤600V
|
|
响应时间 线/线
线/地
|
tA
|
≤25ns
|
≤5ns
|
|
≤100ns
|
≤100ns
|
|
插入损耗
|
IL
|
----
|
≤0.5dB(50~100MHz)
(阻抗100Ω)
|
|
带宽(IL≤3dB)
|
fG
|
----
|
320MHz
|
|
数据传输速率
|
Vs
|
|
≥155Mbit/s
|
|
接口方式/保护线数
|
|
5.08mm插拔端子
|
RJ45(1,2,3,6)
|
|
接线规格
|
|
0.5mm2~4mm2
|
----
|
|
工作温区
|
|
-40℃~+80℃
|
|
外壳材料
|
|
金属
|
|
外壳保护等级
|
|
IP20
|
|
