产品介绍

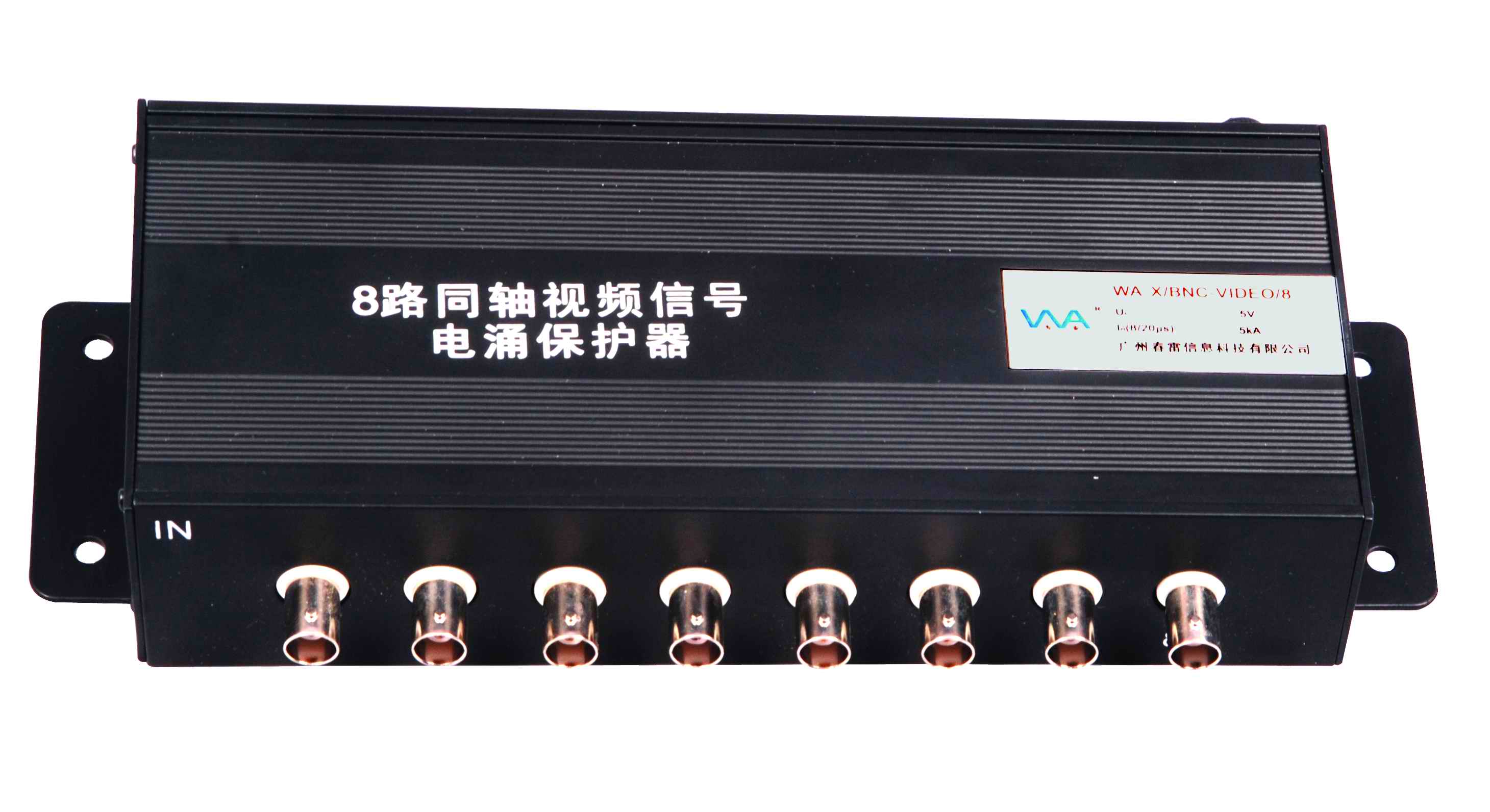

◆ 8个WA X/BNC-VIDEO电涌保护器的合成产品，安装在闭路监控设备的同轴视频信号端口，
用于信号线路防雷及抗浪涌保护，同时满足8路视频信号线路防雷保护及电气特性要求；
◆ 两级复合放电设计，响应快，残压低，放电电流大；
◆ BNC接口符合视频设备连接方式的通用标准；
◆ 壁挂式结构，能够固定安装在墙面或电箱底板上；
◆ 主要用于视频分配器、硬盘录像机、视频光端机等设备。
技术参数
|
型号
|
Type
|
WA X/BNC-VIDEO-8
|
|
最大连续运行电压
|
Uc
|
5.5V-
|
|
最大连续工作电流
|
IL
|
350mA
|
|
标称放电电流(8/20µs)
|
In
|
5kA
|
|
最大放电电流(8/20µs)
|
Imax
|
10kA
|
|
保护级别(In时)
|
Up
|
≤20V(芯/屏蔽)
|
|
保护级别(1KV/µs)
|
Up
|
≤12V(芯/屏蔽)
|
|
≤600V(屏蔽/地)
|
|
响应时间
|
tA
|
≤1ns(芯/屏蔽)
|
|
≤100ns(屏蔽/地)
|
|
插入损耗(阻抗75Ω)
|
IL
|
≤0.5dB(0~20MHz)
|
|
带宽(IL≤3dB)
|
fG
|
100MHz
|
|
接口方式
|
|
BNC
|
|
工作温区
|
|
-40℃~+80℃
|
|
外壳材料
|
|
金属
|
|
外壳防护等级
|
|
IP20
|
|
