产品介绍

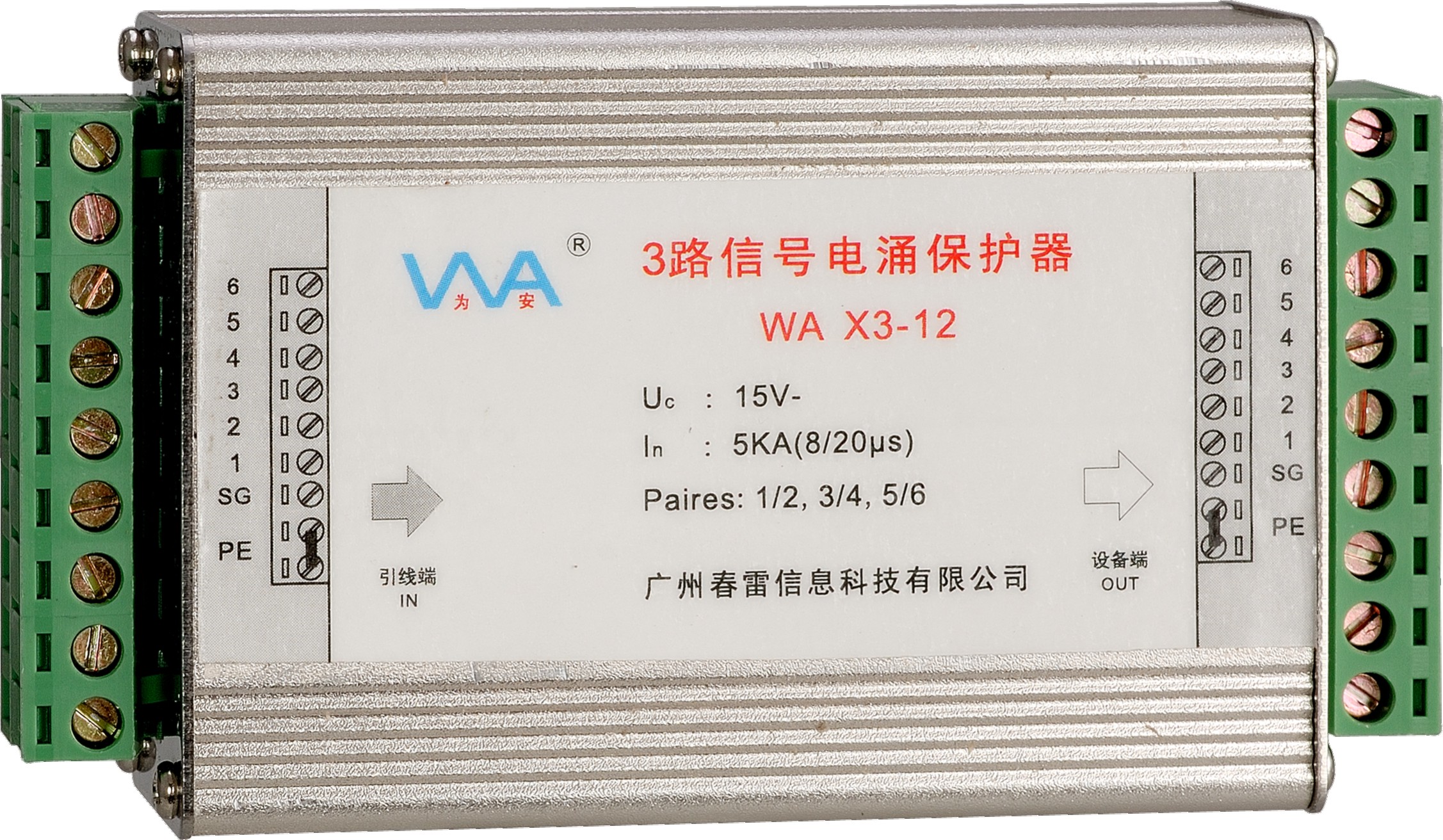

◆ 3路信号电涌保护器的合成产品，安装在设备的信号端口，用于信号线路防雷及抗浪涌保护；
◆ 5V，12V，24V三个电压等级、频率范围宽，匹配常用信号线路；
◆ 两级复合放电设计，差模、共模保护，响应快，残压低，放电电流大；
◆ 产品小巧、紧凑，方便安装，采用插拔端子，便于产品更换；
◆ 主要用于RS485、RS422、4-20mA、音频、视频、传感控制、数据总线等信号线路。
技术参数
|
型号
|
Type
|
WA X3-H5
|
WA X3-5
|
WA X3-12
|
WA X3-24
|
|
额定信号工作电压
|
Un
|
5V-
|
5V-
|
12V-
|
24V-
|
|
最大连续运行电压
|
Uc
|
6V-
|
6V-
|
15V-
|
27V-
|
|
最大连续工作电流
|
IL
|
400mA
|
600mA
|
|
标称放电电流(8/20µs)
|
In
|
5kA
|
|
最大放电电流(8/20µs)
|
Imax
|
10kA
|
|
保护级别(In时) 线/线
线/SG
|
Up
|
≤16V
|
≤10V
|
≤20V
|
≤40V
|
|
≤16V
|
≤20V
|
≤40V
|
≤40V
|
|
保护级别(1KV/µs) 线/线
线/SG
|
Up
|
≤13V
|
≤10V
|
≤20V
|
≤40V
|
|
≤13V
|
≤10V
|
≤20V
|
≤40V
|
|
响应时间 线/线
线/SG
|
tA
|
≤1ns
|
|
插入损耗(阻抗100Ω)
|
IL
|
≤0.5dB
(0~20MHz)
|
≤0.4dB
(0~80kHz)
|
≤0.4dB
(0~180kHz)
|
≤0.4dB
(0~270kHz)
|
|
带宽(IL≤3dB)
|
fG
|
50MHz
|
0.4MHz
|
0.9kHz
|
1.9kHz
|
|
工作温区
|
|
-40℃~+80℃
|
|
接线规格
|
|
0.5mm2~4mm2
|
|
外壳材料
|
|
金属
|
|
外壳防护等级
|
|
IP20
|
|
