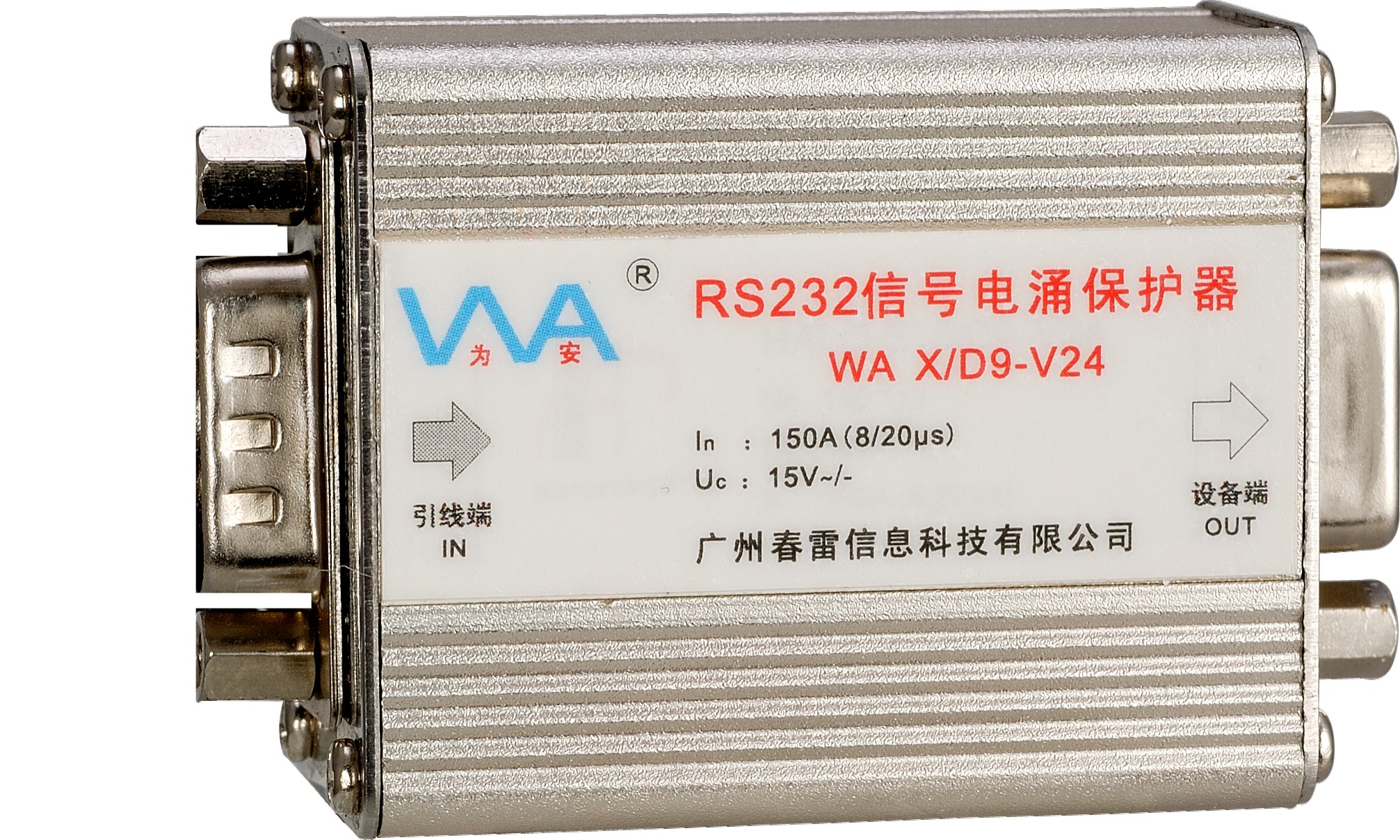

产品介绍
◆ 安装在设备RS232信号端口，用于信号线路防雷及抗浪涌保护，满足RS232串行通讯信号
线路防雷保护及电气特性要求；
◆ 8芯共模保护，响应快，残压低；
◆ D-SUB 9针接口，符合RS232串口连接方式的通用标准；
◆ 产品小巧、紧凑，预留接地引线，方便产品安装；
◆ 主要用于电脑、工控机等含有RS232接口的设备。
技术参数
|
型号
|
Type
|
WA X/D9-V24
|
|
最大连续运行电压
|
Uc
|
16V-
|
|
标称放电电流(8/20µs) 线/SG
SG/地
|
In
|
150A
|
|
5kA
|
|
保护级别(In时) 线/SG
|
Up
|
≤30V
|
|
保护级别(1KV/µs) 线/SG
SG/地
|
Up
|
≤22V
|
|
≤600V
|
|
响应时间 线/SG
SG/地
|
tA
|
≤1ns
|
|
≤100ns
|
|
插入损耗(阻抗100Ω)
|
IL
|
≤0.1dB(0~200kHz)
|
|
带宽(IL≤3dB)
|
fG
|
3MHz
|
|
保护线数
|
|
D-Sub 9针(1,2,3,4,6,7,8,9 SG:5)
|
|
工作温区
|
|
-40℃~+80℃
|
|
外壳材料
|
|
金属
|
|
外壳防护等级
|
|
IP20
|
|
