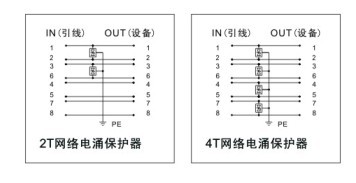

电路图 尺寸图
接线图
产品介绍

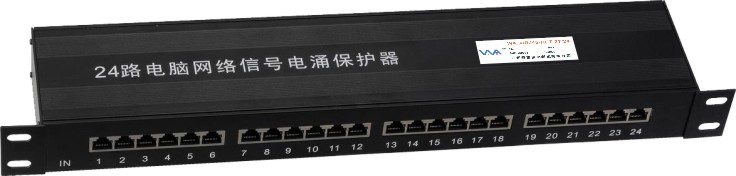

◆ 24个WA X/RJ45-NET-2T或WA X/RJ45-NET-4T电涌保护器的合成产品，安装在电脑网络端口，用于信号线路防雷及抗浪涌
保护，同时满足24路电脑网络线路防雷保护及电气特性要求；
◆ 差模、共模保护，响应快，残压低；
◆ RJ45接口符合双绞线网络设备连接方式的通用标准；
◆ 机架式结构，能够固定安装在19英寸标准机柜上，占用1U单元；
◆ 主要用于网络交换机、路由器、网络光端机等设备。
技术参数
|
型号
|
Type
|
WA X/RJ45-NET-2T/24
|
WA X/RJ45-NET-4T/24
|
|
最大连续运行电压
|
Uc
|
6V-
|
|
标称放电电流(8/20µs)
|
In
|
300A
|
|
保护级别(In时) 线/线
线/地
|
Up
|
≤40V
|
|
≤40V
|
|
保护级别(1KV/µs) 线/线
线/地
|
Up
|
≤15V
|
|
≤15V
|
|
响应时间 线/线
线/地
|
tA
|
≤5ns
|
|
≤5ns
|
|
插入损耗(阻抗100Ω)
|
IL
|
≤0.1dB(0~50MHz)
|
|
≤0.5dB(50~100MHz)
|
|
回波损耗(阻抗100Ω)
|
RL
|
≥16dB(0~50MHz)
|
|
≥10dB(50~100MHz)
|
|
带宽(IL≤3dB)
|
fG
|
320MHz
|
|
数据传输速率
|
Vs
|
≥155Mbit/s
|
|
保护线数
|
|
RJ45(1,2,3,6)
|
RJ45(1-8)
|
|
工作温区
|
|
-40℃~+80℃
|
|
外壳材料
|
|
金属
|
|
外壳防护等级
|
|
IP20
|
|
