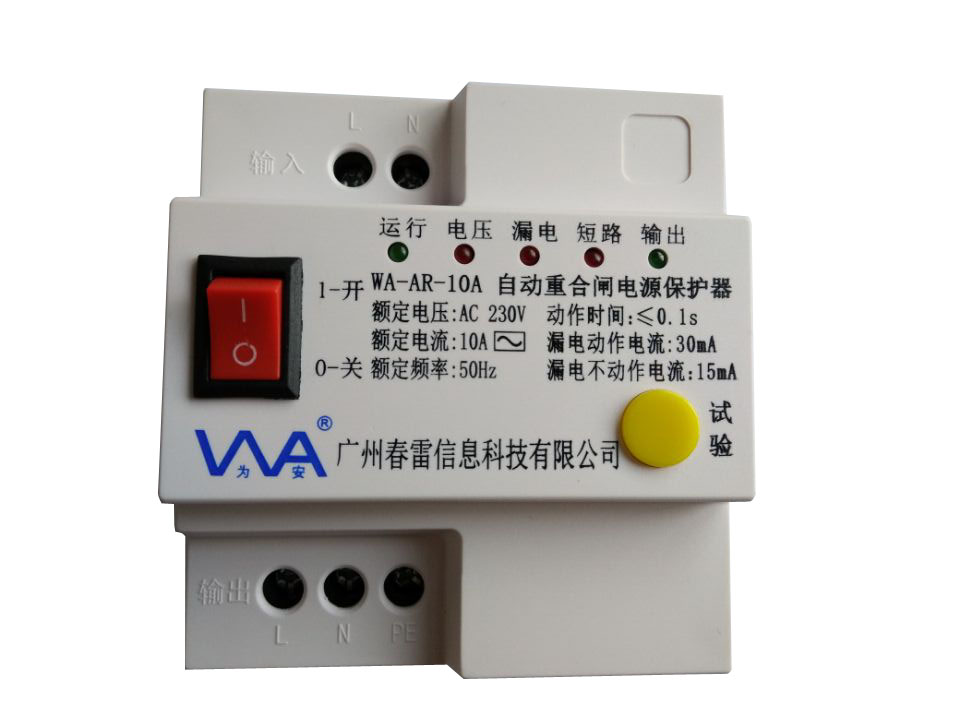

一、产品描述
本产品符合《GB 16917.1-2003家用和类似用途的带过电流保护的剩余电流动作断
路器（RCBO）》、《GB 6829-1995剩余电流动作保护器的一般要求》和广东省电信有限公
司《小灵通基站用自动重合闸漏电开关技术要求和测试方法》等标准。具有自动重合闸、
短路保护、过流保护、漏电保护、过压保护、低压保护、延时启动、零/火线接反保护、
零线断开保护等功能。
本产品适用于交流50Hz或60Hz，额定电压220V或230V，可以根据需要选择不同
型号的产品。当用电设备发生短路、过载、漏电、电压异常、人畜发生触电时，能自动
快速断开电源，故障消除后自动重合闸恢复供电，无需人工合闸，保证用电设备正常供
电使用。本产品主要适用于平安城市视频监控、光伏并网、无人值守简易机房、通讯基
站、直放站、卫星地面接收站、微波转发站、户外一体化机柜、综合接入、专用设备机
箱、气象遥测站、光端机以及交换机柜等重要室外和无人值守设备中。
二、功能描述
1、漏电保护：当线路发生超过规定漏电动作电流（30mA）时，保护器立即断电。
2、短路保护：当供电电流大于等于5倍额定电流，保护器在0.1秒内保护动作，跳闸
切断供电。
3、过流保护：当供电电流大于或等于1.15倍额定电流，出现持续2秒钟以上的过电流
时，本保护器跳闸保护。
4、过压保护：当输入端电压大于280V或设定值时，保护器跳闸保护。
5、欠压保护：当输入端电压小于130V或设定值时，本保护器跳闸保护。
6、断电时自动断开：线路断电时自动断开，重新来电后检测到供电正常则自动合闸通
电。
7、零火线接反保护：零火线接反时，本保护器不合闸或自动断开；本功能需要接地线
才能使用。可以保护当零火线接反时外壳漏电的设备使人免于触电。
8、零线断开保护：外部零线被断开或松动后，三相电压不平衡到一定值，保护器跳闸
保护。
9、合闸前故障检测：在合闸前自动检测供电线路电压、零火线接反、零线断开等，如
存在此类故障，保护器拒绝合闸供电。
10、自动重合闸：当发生以上故障跳闸后，一定时间间隔后自动重新合闸通电。
11、故障报警：上述保护断开的同时，不同红色指示灯亮，指示相应的故障类型。
三、规格及技术参数
|
型 号
项 目
|
WA-AR-10A
|
WA-AR-16A
|
WA-AR-32A
|
WA-AR-50A
|
WA-AR-63A
|
|
工作电压（VAC）
|
85～300
|
85～300
|
85～300
|
85～300
|
85～300
|
|
频率（Hz）
|
50/60
|
50/60
|
50/60
|
50/60
|
50/60
|
|
额定电流(A)
|
10
|
16
|
32
|
50
|
63
|
|
电流保护
|
过流动作电流(A)
|
>11.5A，<50A
|
>18.4A，<80A
|
>36.8 A,<160A
|
>57.5 A,<250A
|
>72.5 A,<315A
|
|
短路动作电流
|
>=50A
|
>=80A
|
>=160A
|
>=250A
|
>=315A
|
|
过流断开动作时间
|
2s
|
2s
|
2s
|
2s
|
2s
|
|
短路断开动作时间
|
≤0.1s
|
≤0.1s
|
≤0.1s
|
≤0.1s
|
≤0.1s
|
|
漏电保护
|
漏电动作电流
|
30mA
|
30mA
|
30mA
|
30mA
|
30mA
|
|
漏电不动作电流
|
15mA
|
15mA
|
15mA
|
15mA
|
15mA
|
|
小电流漏电（>=30mA,<250mA）断开动作时间
|
≤0.1s
|
≤0.1s
|
≤0.1s
|
≤0.1s
|
≤0.1s
|
|
大电流漏电(>=250mA)断开动作时间
|
≤0.04s
|
≤0.04s
|
≤0.04s
|
≤0.04s
|
≤0.04s
|
|
电压保护
|
过压动作电压
|
≥280V±5V
|
≥280V±5V
|
≥280V±5V
|
≥280V±5V
|
≥280V±5V
|
|
欠压动作电压
|
≤130V±5V
|
≤130V±5V
|
≤130V±5V
|
≤130V±5V
|
≤130V±5V
|
|
过压、欠压断开时间
|
t≤3s
|
t≤3s
|
t≤3s
|
t≤3s
|
t≤3s
|
|
自动重合闸
|
自动重合闸次数
|
3 次（可以根据要求调整）
|
|
自动重合闸时间
|
30秒/15分钟/15分钟（可以根据要求调整）。任一次自动重合闸成功5秒内没有故障，故障次数自动清零，下次故障又从第一次开始计算。
|
|
合闸前故障检测
|
有
|
有
|
有
|
有
|
有
|
|
极数
|
二极
|
二极
|
二极
|
二极
|
二极
|
|
体积
|
98 x 90 x 66mm
|
|
防雷性能
|
在L-N间加1.2/50us(8/20us)组合波，2kV不产生误动作，6kV不损坏。
|
|
工作环境条件
|
温度范围：-20℃-55℃；湿度范围：≤95% RH；
存贮温度：-55℃-80℃，大气压力：70kPa-106kPa。
|
|
耐压
|
带电部件与外壳耐压≥4000V
|
|
安装方式
|
35mm导轨式安装
|
|
自身功耗
|
约1W
|
四、安装使用
1、将本产品安装在墙壁上或机箱内，接在空气开关（或带熔断保护的闸刀开关）的后
端，电源接输入端，负载接输出端。要求安装在高度为1.7米以上，人不容易接触
到的地方，且避免直接日晒或雨淋。
2、把保护器上的红色开关打到（1-开）的位置，运行指示灯1秒亮1秒灭闪烁，5秒
钟后，正常为输出灯长亮绿灯，表明线路正常，保护器正常合闸；如出现任何红色
指示灯亮，表明线路有相应的故障；关掉电源开关，10秒后再打开，如果仍不能合
闸送电，表明故障仍存在，应查明原因排除故障后才能操作。
3、本产品可代替普通漏电开关，安装时不能与现有的漏电开关同时使用。

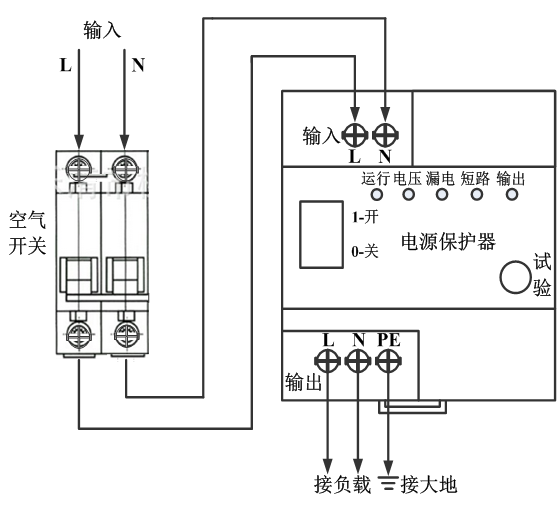

4、按产品面板标识接入单相230V电源，特别注意输入与输出端不能接反，请参照以
下示意图安装。
五、操作使用及指示灯说明
1、按安装示意图正确接线；上端为输入端，L接火线，N接零线，下端为输出端，L接
火线，N接零线，PE接地线，注意L和N不能接反；接反“漏电”指示灯闪烁。
2、本保护器有零火线接反保护功能，需要此功能需接地。不需要可不接。
3、完成接线后，把红色电源开关打到“1-开”，“运行”指示灯亮且状态为1秒亮1秒
灭闪烁，5秒钟后自动合闸，“输出”指示灯长亮，表明保护器正常工作。
① “电压”指示灯长亮表示低压；
② “电压”指示灯闪烁表示过压；
③ “漏电”指示灯长亮表示漏电；
④ “漏电”指示灯闪烁表示零火线接反或零线供电异常；
⑤ “短路”指示灯长亮表示过流；
⑥ “短路”指示灯闪烁表示短路；
⑦ 上述电路故障出现时，本保护器在30秒后第1次自动重合闸，如果合闸不成功，
15分钟后进行第2次，再经过15分钟后第3次（注：工作参数和自动重合闸次数
可以用软件进行修改，如要求定置，可通知厂家出厂前进行设置。）
⑧ 任一次自动重合闸5秒内没有故障，故障次数自动清零，下次故障又从第一次起
计算。
⑨ 建议每个月按下黄色试验按钮，检测保护器能正常运行和自动重合闸。按下试验键
后跳闸，“漏电”指示灯长亮，30秒后自动重合闸恢复供电，“运行”灯闪烁和“输
出”灯长亮，表明保护器正常工作。 |
